凱日混合領先同儕老品牌新機型新改進節能高效均勻度高

★前言：(全國質量誠信承諾優秀企業、全國質量檢驗穩定合格產品。)

ZSH系列錐形雙螺旋混合機設備，榮獲第十屆全國“星火杯”創造發明競賽優質產品金獎，產品質量經國家技術監督局統一抽檢合格，國質監認字048號NO98019，經上海市機電產品質量檢測中心通用機械站，檢測各項技術指標均達到標準設計要求，產品檢測合格，由上海市通用機械產品質量監督檢驗站，頒發合格證書號：WJ98119，被原化工部列為監制產品,證號:709,全國質量檢驗穩定合格產品、工程建設推薦產品，工標薦字第2013008號，并鄭重向全國推廣。

★概況：

   歡迎您選用新研制成功的新一代“凱日牌”ZSH系列大開門雙螺旋錐形混合機（新式攪拌機），系統的全面改進、不斷創新。該系列機及特制大開門卸料裝置與專有核心攪拌技術榮獲五項國家專利。投放市場以來，經用戶實踐使用后，反映良好，得到了國內外用戶的一致好評，深受各行業普遍信賴和歡迎。

    該機是其它混合設備所無法比擬的，是中國混合機史上的一大新的突破，具有當代先進水平，被國內外用戶所公認，它的誕生，標志著“凱日”混合設備進入了一個更新換代的階段，在混合機史中獨占半壁江山，是混合機械行業的后起之秀。

    本機吸取國內外混合機之精華，擁有自主創新知識產權，領先專業設計、生產，獨立創新研制，新穎、高效、節能。其功效是單螺旋混合機的兩倍，滾筒臥式的十倍、螺帶機型的數倍。解決了螺帶易斷、壽命短、易發熱、易漏油、維修困難，要求克服原臥式混合機，放料不干凈、殘留量多、有盲區，死角、混合不均勻、占地面積大、價格高、使用面窄等缺點，因此進行更新換代，是一種粉體、顆粒、粉液理想高精度專用混合設備。獨具特色，優化設計先進，是化工等行業重點推廣的混合設備。

★用途：

ZSH系列混合機廣泛應用于化工、醫藥、農藥、染料、顏料、電池、耐火材料、塑料、橡膠、化肥、冶金、礦山、建材、外加劑、食品、味精、食鹽、碘鹽、多品種鹽、飼料、釀造等各種行業中粉體與粉體混合，粉體與液體混合，液體與液體混合，及顆粒、短纖維、片狀物料組成性混合。對混合物適應性廣，對過敏性物料不會產生過熱、壓饋、磨碎，對比重懸殊和粒度不同的物料組成的混合不會產生分層、離析等現象。

★特點：

該機混合型式先進、造型美觀、結構設計合理、比其他類型混合速度快，混合物料精度高，動力消耗低，裝載系數大，使用壽命長，操作條件良好，清理、維護方便。該機筒蓋部分可掀起打開，清洗方便；獨特設計，專利大開門卸料結構，出料迅速，無殘留，解決了以往轉盤式（老式）出料不通暢，阻擋夾帶物料，殘留量多、不易清洗和拆裝等缺點。本系列混合機集國內外同類產品之優點，并設計帶有噴液裝置，設備工作時兩根非對稱螺旋按順時針快速自轉，將物料向上提升。同時又沿筒臂慢速公轉，促使物料在機內全方位流動，短時間內達到高精度混合。

★工作原理：

物料在混合機內翻動示意圖

1. 雙螺旋的快速自轉，將物料向上提升，形成兩股非對稱的沿筒壁自下向上的螺柱形物流（圖I-A）。

2. 轉臂帶動螺桿的公轉運動使螺旋外的物料不同程度地進行螺柱包絡體內，一部分物料不同被錯位提升，另一部分物料又被甩出螺柱，從而達到全圓周方位物料更新擴散（圖II-B）。

3. 被提升到上部的兩股物料，再向中心凹穴匯合，兩股物料匯合并成一股向下流動，補充了底部物料空穴，形成對流循環（III-C），由于上述運動的復合，使物料在較短的時間內獲得均勻混合，混合精度較高。

ZSH-A型、ZSH-B型、ZSH-C型機分別榮獲國家專利：
ZL200720076473.5、ZL200720076474.X、ZL200820150799.2
特制大開門卸料閥榮獲國家專利：ZL200520046502.4、ZL200730073295.6
國家專利證書號分別為：
第1134337號、第1137454號、第1207624號、第931921號、第734409號。
與時俱進、全面升級、更新換代、性價比高、誠信創新。
嚴正聲明:提防上門洽談訂貨,請驗明國家專利證書、商標及相關證書紅章原件,謹防受騙.
專有技術、完美體現、專利產品、獨家生產、仿造必究。

二十余年生產歷史，獲得五項國家專利，眾多使用廠家業績。
現有專利技術較以前更具先進性、新穎性、科學性、實用性。
溫馨提示：有關用戶業績，請點擊應用實例查看。

ZSH-A型系列大開門雙螺旋錐形混合機主要技術參數及安裝尺寸（mm）

型號規格	ZSH 0.2	ZSH 0.3	ZSH 0.5	ZSH 1	ZSH 1.5	ZSH 2	ZSH 3	ZSH 4	ZSH 6	ZSH 8	ZSH 10	ZSH 12	ZSH 15	ZSH 20	ZSH 30
全容積(m3)	0.2	0.3	0.5	1	1.5	2	3	4	6	8	10	12	15	20	30
生產量(t/h)	0.2 -0.8	0.3 -1	0.5 1.5	2 -2.5	2 -4	2.5 -5	4 -7.5	5 -10	7 -15	10 -20	12 -20	15 -30	18 -30	20 -40	30 -60
總功率(kw)	2.57	2.57	3.37	4.75	6.25	6.25	8.25	12.5	16.5	20.7	20.7	21.7	25	34	50.5
自轉轉速(r/min)	143	143	143	57	57	57	57	53	53	53	53	53	53	53	53
公轉轉速(r/min)	2	2	2	2	2	2	2	1.6	1.6	1.6	1.3	1.3	1	1	1
裝載系數	0.6 (裝載物料高度不得超過螺桿上頂端螺旋片，即加料限位線)（比重≤1.2、干性粉粒料），裝載系數為0.6指全容積60%；混合物料比重（密度）以水的比重為標準（按密度1T/M3次計算）
物料粒度(目)	20-1000
混合均勻度	相對偏差（10min）≤1.5
設備凈重(kg)	450	500	600	1200	1350	1500	2100	2520	3150	3600	3950	4150	6500	8000	11600
外型尺寸(D×H)	889 ×1610	936 ×1670	1142 ×2000	1610 ×2520	1790 ×2790	1970 ×3130	2210 ×3470	2330 ×4530	2620 ×5120	2850 ×5590	3050 ×5920	3100 ×6000	3510 ×6860	3830 ×7500	4320 ×8480
支座中心距(D1)	809	856	1065	1535	1710	1890	2130	2250	2540	2770	2970	3550	3410	3730	4200
總高度(H)	1610	1670	2000	2520	2790	3130	3470	4530	5120	5590	5920	6000	6860	7500	8480
筒體高度(H1)	1010	1022	1355	1723	2090	2310	2650	2922	3415	3790	4120	4300	4830	5350	6170
支座至筒蓋高(H2)	150	215	215	245	245	245	245	400	400	400	400	500	400	400	400
進料口尺寸(A)	200	200	200	250	250	300	300	500	500	500	500	500	500	500	500
出料口尺寸(B)	225	225	225	294	294	294	325	390	390	390	390	390	390	390	390
支座數量、孔徑(n-d)	4-20	4-20	4-20	4-23	4-23	4-23	4-23	4-25	4-25	4-25	4-25	4-25	4-30	4-30	4-30

           注：該系列機以獨有的大開門快開式專利結構，設備穩定可靠技術成熟，擁有多項國家專利，以高合格率、高效率、耐久性及新機凸現無噪聲，低能耗，在同行業中已經確立其不可爭議的領先優勢，成為混合設備行業中的佼佼者。
                      外觀近似機型，請看結構圖，并進行內部構造比較。
該系列混合設備經用戶長期使用，檢驗驗證，混合效率和均勻度都比普通混合機高數倍。
         新一代專利創新技術--雙減速機(雙電機)傳動，A型、C型機先啟動自轉、后啟動公轉，在混合攪拌比較重的物料時，對設備本身起到保護作用，延長壽命。
         產品質量要經得起用戶的實踐檢驗。
         配備先進的電控操作系統，更易控制產品品質。

         注：本公司按用戶要求定制特殊規格“防腐復合材料混合機”。
            使物料混合過程中不會產生摩擦式的靜電、不會增加含鐵量、起絕緣、防腐之作用，達到物料高精度混合之目的，特別適用于電池等行業，深受用戶好評。

★ 經國家法定機構檢測合格，全國質量檢驗穩定合格產品；
★ 中國工程建設推薦產品，工標薦字第2013008號；
★ 特別對大型規格混合機，有獨特的研發、創新改進、獨具特色；
★ 對公轉及關鍵部件等核心技術進行了全面創新改造，解決了公轉允許逆轉等問題；
★ 實踐證明可提高該機型傳動動力，使用壽命比同類產品增長數倍。
★ 筒體與筒蓋等用螺絲連接，容易打開檢修(解決了用無縫焊接,無法打開維修等)；

新開發的加重型（動力、減速機型加大）特別適用于比重大、物料懸殊粉體攪拌

ZSH-C型大開門雙螺旋錐形混合機主要技術參數及安裝尺寸（mm）

型號規格	ZSHS-0.3	ZSHS-0.5	ZSHS-1	ZSHS-2	ZSHS-3
全容積(m3)	0.3	0.5	1	2	3
生產量(t/h)	0.3-1	0.5-1.5	2-2.5	2.5-5	4-7.5
總功率(kw)	2.57	3.37	4.55	6.25	9.00
自轉轉速(r/min)	118	118	51	51	51
公轉轉速(r/min)	2	2	2	2	2
裝載系數	0.6
物料粒度(目)	20-1000
混合均勻度相對偏差(10min)	≤1.5
設備凈重(kg)	500	600	1200	1500	2100
外型尺寸(D*H)	936*2020	1142*2375	1610*2910	1970*3500	2210*3900
支座中心距(D1)	856	1065	1535	1890	2130
總高度(H)	2020	2375	2910	3500	3900
筒體高度(H1)	1022	1355	1723	2310	2650
支座至筒蓋高(H2)	215	215	245	245	245
進料口尺寸(A)	200	200	250	300	300
出料口尺寸(B)	225	225	294	294	294
支座數量、孔徑(n-d)	4-20	4-20	4-23	4-23	4-23

注：該新一代系列機是歷年來采納廣大用戶的寶貴意見和建議，針對混合工藝要求，結合實際需求，在原機型基礎上，減速系統進行徹底改進，采用二臺先進減速機傳動，獨特混合結構，設計新穎、低能耗，其可靠性、穩定性、適應性等性能上是最佳的配置，提高了混合使用范圍和高效率等顯著優點及設備使用壽命長獨特優勢，獲得國家新專利，獨家制造，配備電器控制箱，運行更安全。
該機性能好、效率高、占地面積小、易安裝等特點，產品混合均勻度高、性能穩定、噪聲低的環保節能型混合設備。

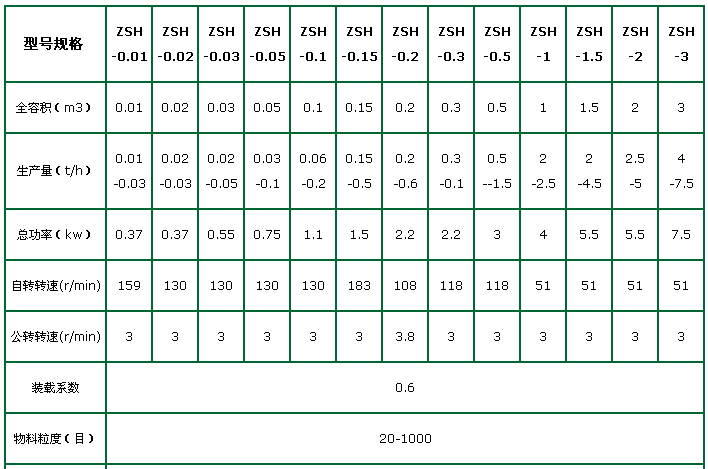

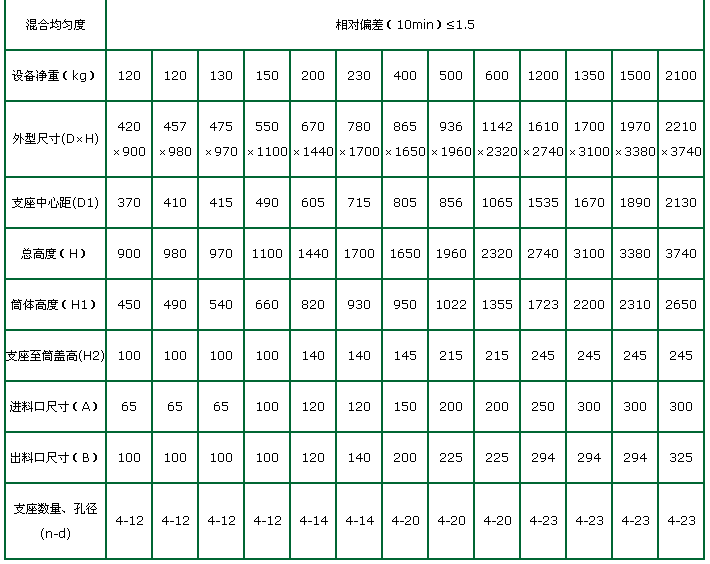

ZSH-B型系列大開門雙螺旋錐形混合機主要技術參數及安裝尺寸（mm）

夾套主要有加溫、干燥、冷卻作用。

加溫：	導熱油、蒸汽、熱水、電加熱。
冷卻：	水、冷凍液、冷氣。
溫控儀：	電熱偶、安全閥、壓力表、截止閥、油泵（水泵）等組成，供物料所需溫度。
可抽真空干燥型。
